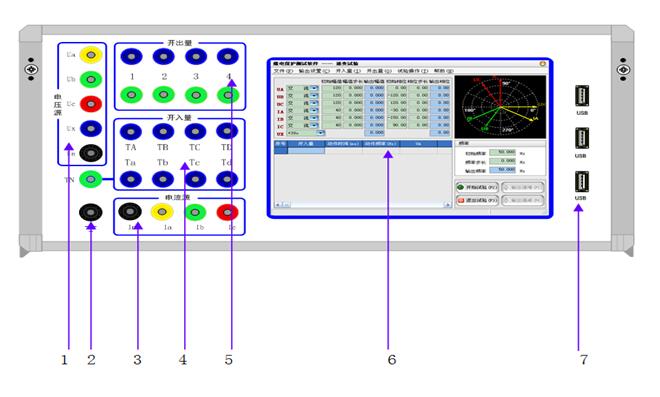

1.1繼電保護校驗儀 面板說明





  1    電壓源輸出端口  UA、UB、UC、UX和共用中性點UN。

  2    機殼接地端口  在測試時應可靠接地，可以提高測試數據的準確性和測試的安全性。

  3    電流源輸出端口  IA、IB、IC和共用中性點IN。

  4    開關量輸入端口  TA、TB、TC、TD、TE、TF、TG、TH共8路獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。

  5    開關量輸出端口  4對空接點輸出。

  6    液晶顯示屏  8.4〞彩色液晶顯示屏。

  7    USB接口  可以通過USB接口將測試數據存儲到U盤中。

1.2 繼電保護校驗儀技術參數

1.2.1 交流電流源

三相共用中性點的電流源，電流上升下降時間 ＜100μs

最大輸出功率：450VA/相

輸出準確度：

分辨力：

單相連續輸出時間：



1.2.2 交流電壓源

四相共用中性點的電壓源，電流上升下降時間 ＜100μs

最大輸出功率：≥75VA/相

輸出準確度：

分辨力：



1.2.3 直流電流源

單相輸出范圍：-10A～+10A或0～20A

最大輸出功率：300VA/相

輸出準確度：

分辨力：5mA



1.2.4 直流電壓源

直流電壓輸出范圍：-150V～+150V或0～300V

最大輸出功率：≥100VA

輸出準確度：

分辨力：



1.2.5 交流電壓、電流源角度

相角范圍：0°～ 360°

準確度：±0.2°

分辨力：0.01°



1.2.6 交流電壓、電流源頻率

頻率范圍：10～1500Hz

能疊加2～20次任意幅值的諧波及直流

輸出準確度：

分辨力：0.001 Hz



1.2.7 計時精度

1ms～1S	±10ms
1S～999999S	±0.2%

1.2.8 開入量

8路獨立開關接點輸入，自動識別有源接點的極性

兼容空接點與15V～250V有源接點



1.2.9 開出量

4對可編程開關空接點輸出

接點容量：250VDC，0.5A 或 250VAC，0.5A



1.2.10 同步性

電壓電流同步性 ≤50μS



1.2.11 供電電源

  交流輸入電壓

額定值：220V ± 10%

基準值：220V ± 2%

交流供電頻率：

額定值：50Hz ± 10%

基準值：50Hz ± 2%



1.2.12 使用環境條件

環境溫度：－10℃～+40℃

相對濕度：≤90%

大氣壓強：80～110kPa



1.2.13箱體尺寸與重量

箱體尺寸（長×寬×高）：420mm×190mm×470mm

重量：20千克



1.3 繼電保護校驗儀技術特點

微機型繼電保護測試儀其主要特點表現為：

1.使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。

2.高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。

3.配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。

4.配備有外接USB接口，可以方便地進行數據存取和軟件維護。

5.無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。

6.采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。

7.可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。

8.功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。

9.開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。

10.可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。

11.采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。

12.儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
