首先，在輸電線路工頻參數測試系統開始接線或者測試前，被測線路的本端必須處于接地狀態！被測線路一般通過本端地刀接地或者接地引下線接地！測試線接線完成后，才能將被測線路本端的接地解除，開始測量工作。

其次，具體的測試線與線路本端的連接如下：

1.1測試線與線路本端的連接

A 通過接地棒接線步驟如下：

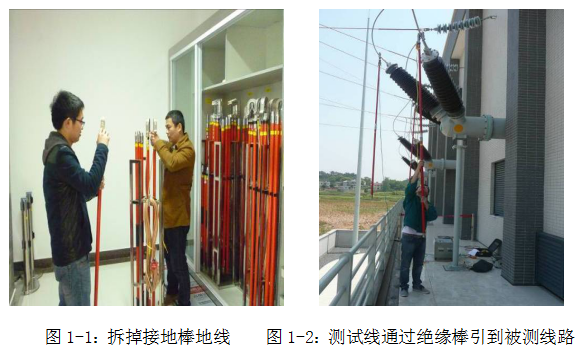

拆掉接地棒上的地線，以便接上儀器測試線，需拆3根接地棒，如圖1-1；

（1） 將儀器面板左上角的接地端子、信號地N可靠接入大地；

（2） 將黃色測試線較粗的接面板上的A端子，較細接UA端子，黃色夾子夾在接地棒前端的金屬上；

（3） 將綠色測試線較粗的接面板上的B端子，較細接UB端子，黃色夾子夾在接地棒前端的金屬上；

（4） 將紅色測試線較粗的接面板上的C端子，較細接UC端子，黃色夾子夾在接地棒前端的金屬上；

（5） 將夾有黃、綠、紅測試線的接地棒分別鉤到被測線路的A、B、C相上，

如圖1-2。

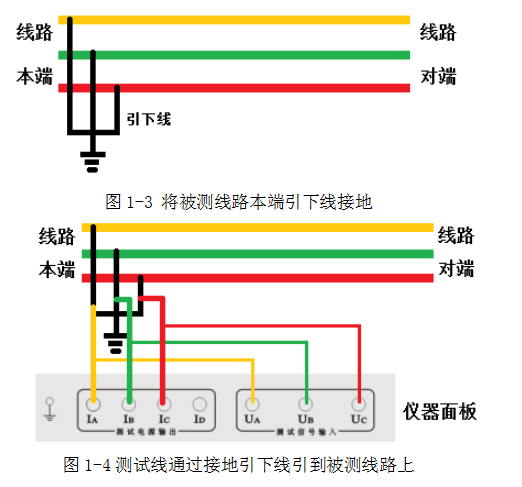

B 通過接地引下線接線步驟如下：

解除引下線的接地狀態，如圖1-5。

1.2 感應電壓測試接線

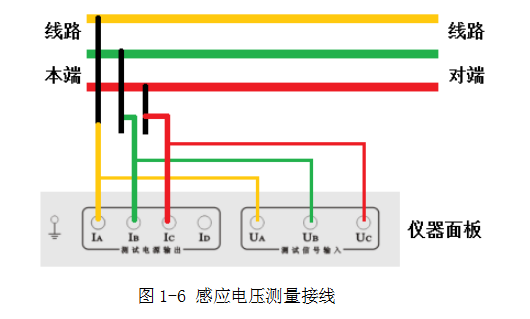

接線如圖1-6所示（以正序電容為例說明）

儀器在每個測量項目正式測試前前都會先測量感應電壓。

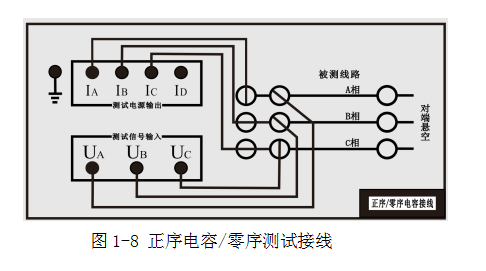

1.3 正序電容/零序電容測試接線

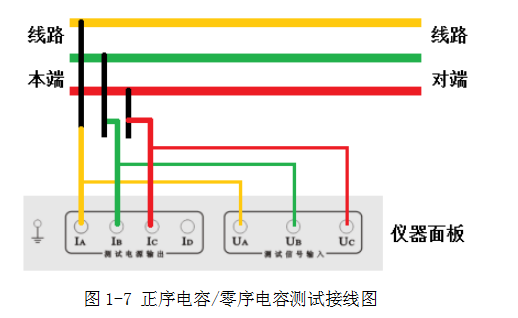

正序電容測試接線，如圖1-7。

在正序電容測試中，被測線路對端開路，將儀器電源輸出至被測線路測量端外側電流引下線，電壓測量輸入端接至電壓引下線，如圖1-7。

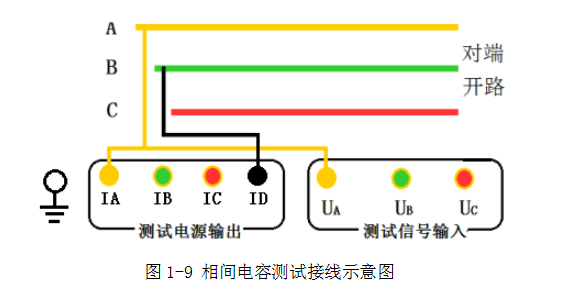

1.4 相間電容測試接線

相間電容測試時，例如測量線路A相和B相間的電容CAB：

線路對端開路，A和UA接A相線路，ID接B相線路。如圖1-9。

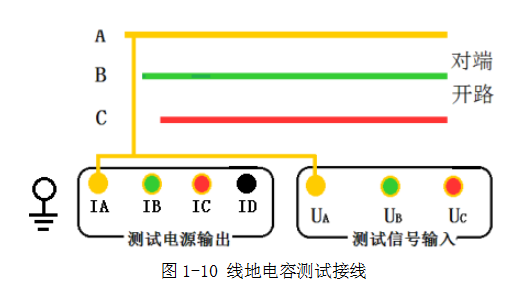

1.5 線地電容測試接線

線地電容測試時，例如測量線路A相對地的電容：

線路對端開路，A和UA接A相線路。如圖1-10。

1.6正序阻抗/零序阻抗測試接線

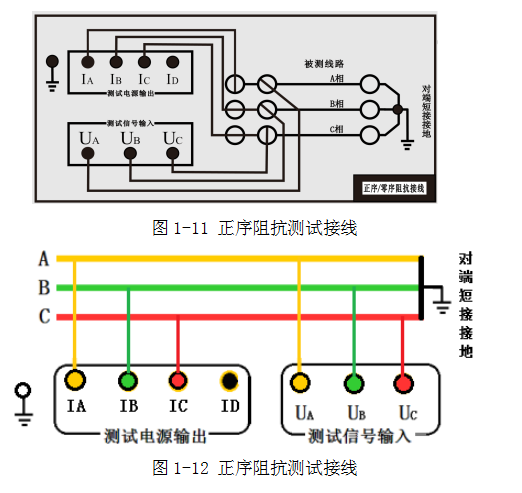

進行正序阻抗測試時，將對端短接后接地，本端分接A、B、C三相，如圖1-11和1-12。

1.7 相間阻抗測試接線

相間阻抗測試時，例如測量線路A相和B相間的阻抗：

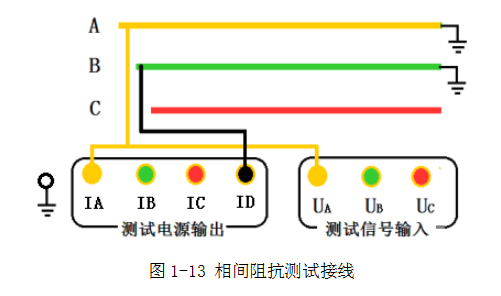

將對端線路B接地，A和UA接A相線路，ID接B相線路。如圖1-13。

1.8線地阻抗測試接線

1.8.1 三相線路

線地阻抗測試時，例如測量線路A相對地間的阻抗：

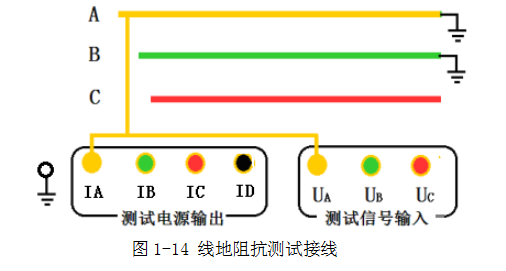

將對端線路短接接地，A和UA接A相線路。如圖1-14。

1.8.2接觸網

線地阻抗測試時，例如測量接觸線對鐵軌的阻抗：

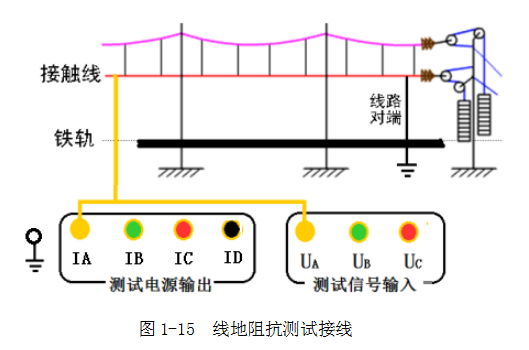

將對端線路短接接地，A和UA接接觸線。如圖1-15。

1.9 互感測試接線

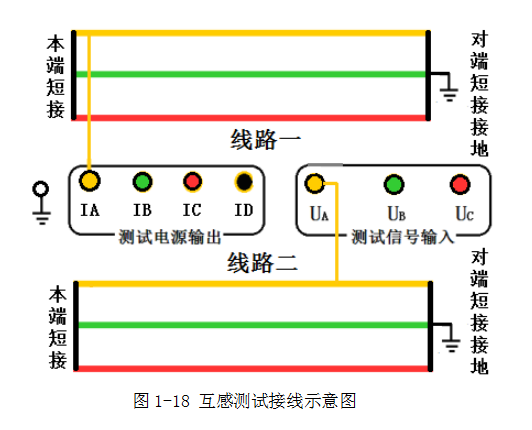

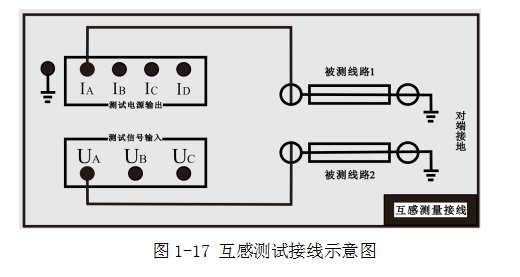

測試兩條輸電線路間的互感時，被測線路測量端和對端三相分別短接，對端接大地，將儀器輸出A和電壓測量端子UA分別接入被測線路1和被測線路2的測試引下線，如圖1-17和1-18。

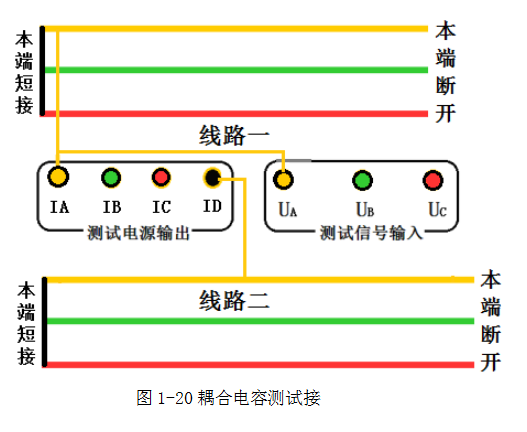

1.10 耦合電容測試接線

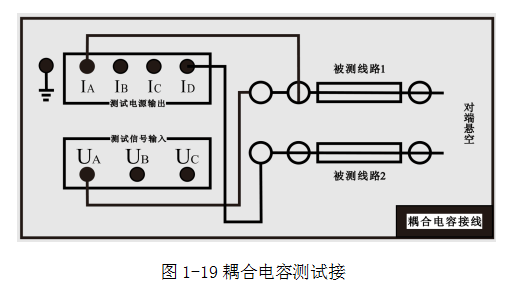

測試兩條線路間的耦合電容時，被測線路1、2的測量端和對端三相分別短接，對端不接地，被測線路1的電流引下線A接至儀器輸出端，電壓引下線UA接至電壓測量端，被測線路2的首端接至UH，如圖1-19和1-20。
